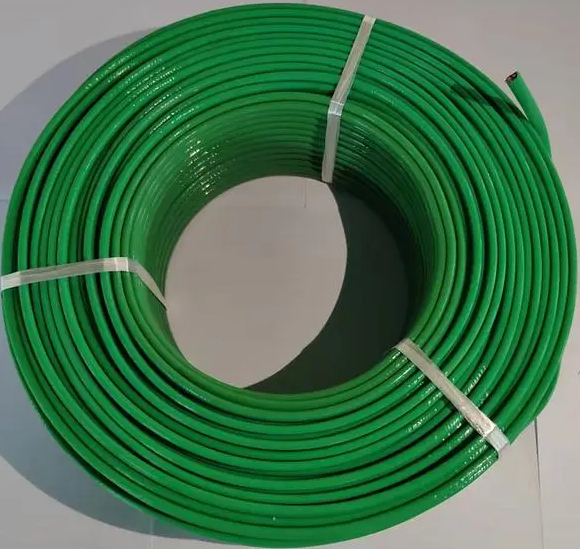

補償導線NX-HFF-2*2.5
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
補償導線NX-HFF-2*2.5是用來延伸熱電即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。等效采用IEC 584-3《熱電偶D三部份-補償導線》標準。補償導線NX-HFF-2*2.5主要應用于各種測溫裝置，補償導線NX-HFF-2*2.5已被廣泛用核電、石油、化工、冶金、電力等部門。
一.使用分類、允許等、護層著色標志:
使用分類 | 標志 | 允許登記及護層著色 | |
普通 | 準確 | ||
一般用 | G | (黑色) | S(灰色) |
耐熱用 | H | (黑色) | S(灰色) |
二.結構特征、J緣層、護層材料、使用溫度
J緣層及護層 | 使用溫度 | |
材料 | 符號 | |
聚氟乙烯 | PVC | -25~70℃ -25~105℃ |
聚全氟乙丙烯 | FEP | -60~205℃ |
可溶性聚四氟乙烯 | PFA | -60~260℃ |
三.產品標號(標記):
配用熱電 偶分度號 | 一般用(G) 產品標號 | 耐熱用(H) 產品標號 | ||
普通 | 準確(S) | 普通 | 準確(S) | |
S | SC-G | SC-GS | SC-H | -- |
N | NC-G | NC-GS | NC-H | NC-HS |
K | NC-G | NC-GS | NC-H | -- |
KC2-G | KG2-GS | KC2-H | KC2-HS | |
KX-G | KX-GS | KX-H | KX-HS | |
E | EX-G | EX-GS | EX-H | EX-HS |
J | JX-G | JX-GS | JX-H | JX-HS |
T | TX-G | TX-GS | TX-H | TX-HS |
四.補償導線合金絲和J緣層顏色:
補償號 線型號 | 配用熱電 偶的分度號 | 補償導線合金線 | J緣層 著色 | ||
正 | 負 | 正 | 負 | ||
SC | S(鉑銠10-鉑) | SPC(銅) | SNC(銅鎳) | 紅 | 綠 |
NC | N(鎳鉻硅-鎳硅) | NPC(鐵) | NNC(銅鎳) | 紅 | 黃 |
KC | K(銅-康銅) | KPC(銅) | KNC(銅鎳) | 紅 | 藍 |
KX | K(鎳鉻-鎳硅) | KPX(鎳鉻) | KNX(銅鎳) | 紅 | 黑 |
EX | E(鎳鉻-銅鎳) | EPX(鎳鉻) | ENX(銅鎳) | 紅 | 棕 |
JX | J(鐵-銅鎳) | JPX(鐵) | JNX(銅鎳) | 紅 | 紫 |
TX | T(銅-銅鎳) | TPX(銅) | TNX(銅鎳) | 紅 | 白 |
五.基本型號及M稱規格
型號 | 規格 | 導體正 | 導體負 | 正顏色 | 負顏色 | J緣 | 備注 |
NX-VV | 2*0.50mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | PVCPVC | |
NX-VV | 2*0.75mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | PVCPVC | |
NX-VV | 2*1.00mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | PVCPVC | |
NX-VV | 2*1.50mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | PVCPVC | |
NX-VVP | 2*0.50mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | PVCPVC | 帶屏蔽 |
NX-VVP | 2*0.75mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | PVCPVC | 帶屏蔽 |
NX-VVP | 2*1.50mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | PVCPVC | 帶屏蔽 |
NX-VVP | 2*1.00mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | PVCPVC | 帶屏蔽 |
NX-HFF | 2*0.50mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 氟塑料FEP | |
NX-HFF | 2*0.75mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 氟塑料FEP | |
NX-HFF | 2*1.00mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 氟塑料FEP | |
NX-HFF | 2*1.50mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 氟塑料FEP | |
NX-HFFP | 2*0.50mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 氟塑料FEP | 帶屏蔽 |
NX-HFFP | 2*0.75mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 氟塑料FEP | 帶屏蔽 |
NX-HFFP | 2*1.00mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 氟塑料FEP | 帶屏蔽 |
NX-HFFP | 2*1.50mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 氟塑料FEP | 帶屏蔽 |
NX-HBB | 2*0.50mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 玻璃纖維 | |
NX-HBB | 2*0.75mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 玻璃纖維 | |
NX-HBB | 2*1.00mm2 | 鎳鉻硅 | 鎳硅 | 紅色 | 灰色 | 玻璃纖維 |
