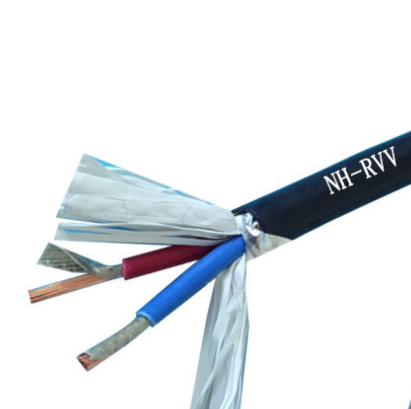

耐火電纜WDNA-RYY-2*1.5
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一、 用途
耐火電纜WDNA-RYY-2*1.5適用于額定電壓U0/U為0.6/1kV 及以下的輸配電線路上。
阻燃型電纜適用于電纜敷設密集程度較高的發電站、通信局(站)、通信機房的電源連接、高層建筑、地鐵、隧道、石油化工企業的輸配電系統中，亦可作移動電纜使用。
無鹵低煙耐火型電纜適用于對電纜阻燃、煙密度、毒性指數等有特別要求的場所，如核電站、地鐵、隧道、高層建筑、通信局(站)、通信機房的電源連接等與防火安全和消防救生有關的地方。
二、電纜的型號及名稱：
RVZ（ZA-RV） 銅芯阻燃聚氯乙烯絕緣軟電纜
RVVZ（ZA-RVV） 銅芯阻燃聚氯乙烯絕緣聚氯乙烯護套軟電纜
RVVZ22（ZA-RVV22） 銅芯阻燃聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套軟電纜
WDNA-RY 銅芯耐火低煙無鹵聚烯烴絕緣軟電纜
WDNA-RYY 銅芯耐火低煙無鹵聚烯烴絕緣低煙無鹵聚烯烴護套軟電纜
WDNA-RYY23 銅芯耐火低煙無鹵聚烯烴絕緣鋼帶鎧裝低煙無鹵聚烯烴護套軟電纜
三、采用標準：耐火電纜WDNA-RYY-2*1.5執行YD/T1173
四、使用特性
1. 額定電壓U0/U 為450/750V、0.6/1kV
2. 電纜導體的***高額定溫度為70℃
3. 短路時（***長持續時間不超過5s）導體***高溫度不超過160℃
4. 電纜敷設環境溫度應不低于0℃，***小彎曲半徑：非鎧裝電纜：阻燃型為電纜外徑的6倍，耐火型為電纜外徑的12倍；鎧裝型電纜：為電纜外徑的20倍
5. 電纜的敷設方式有架空、管道、電纜溝、埋地等。
6. 電纜敷設運行條件
6.1 在空氣中敷設
6.1.1 單芯電纜平行敷設時中心距離：185mm2及以下為電纜直徑的2倍;240mm2及以上為90mm。
6.1.2 周圍環境溫度：30℃。
6.1.3 導電線芯***高允許溫度：70℃。
6.2 直埋敷設
6.2.1 單芯電纜不接觸敷設時中心距離為電纜直徑的2倍
6.2.2 導電線芯***高允許溫度：70℃。
6.2.3 土壤熱阻系數：1.0℃.m/W
6.2.4 直埋深度：0.7m
6.2.5 周圍環境溫度：25℃
